ＡＦＴ内１２Ｖソケット
ＡＦＴ内には、ランプ以外の電気系統はありません。
そこで、ちょっとしたことに使えるように、ＡＦＴ内にもＤＣ１２Ｖのソケットを追加しました。

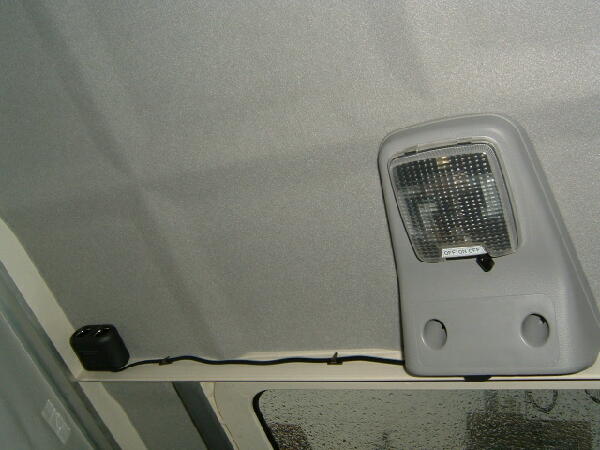

これが全体です。
電源は、ＡＦＴ内ルームランプ電源から分岐しています。

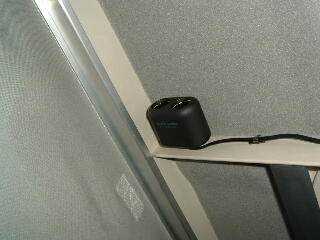

電源ソケットです。
ソケットは、カー用品店などで入手可能な２口のシガライターソケットを使用しています。

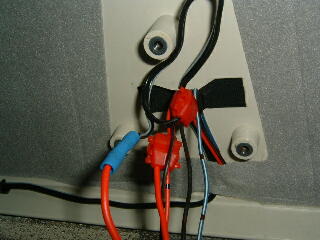

電源の配線です。
AFTのキャンセルスイッチ部分は、合計４本のねじで止まっています。
まず、ランプカバーをはずすと２本のねじがあります。
そして、もう２本はＡＦＴの使用法警告シールの下にあります。
カバーをはずすと、赤・黒・青・黒の４本の線が出てきます。
プラス側は、ランプに行っている赤色の線、マイナス側は、ＡＦＴキャンセルスイッチに行っている黒色の線に
エレクトロタップを使って接続します。 これにより、キーオフでも、常時１２Ｖが使用できます。
なお、マイナス側をランプに行っている黒に接続すると、ＡＦＴが上がっているときだけ使用可能になりますが、これを制
御しているスイッチ（ＡＦＴが閉まったことを検知するスイッチと兼用）の容量が小さいので、こちらに接続してしまうと、
ＡＦＴが動作不良になる可能性がありますのでやめておいた方が良いでしょう。
また、この回路は、元々ルームランプ用の為に配線はあまり太くありません。
１２Ｖ用湯沸かし器など大電流を食う物を接続すると、配線を焼いてしまい、最悪車両火災の怖れがあります。
私の場合、５Ａのヒューズを入れて保護してありますが、これでぎりぎりですね。
この改造を行う場合は、必ず５Ａ以下のヒューズで保護することを忘れないでください。
|
