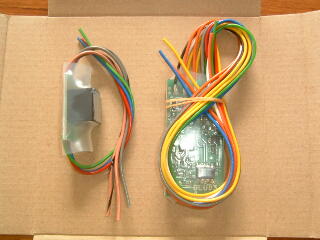

向かって右側が、ドアロックユニット本体（ＤＬＵ０３）です。
左側は、割り込み用リレー（ＷＫＲ０２）です。
カムロードの場合、ドアロックスイッチ周りが、通常のトヨタ車と異なるために、割り込みリレーが必要です。 |
 |
まずは、割り込みリレーを取り付けます。
通常は、ドアコントロールレシーバー部のケーブルを切断して割り込ませるのですが、アンサバックや、エントランスドア連動等で、コネクタの近くから分岐を作ってしまったので、もはや切断できるようなスペースはありません。そこで、ドアコントロールレシーバー側も、ケーブルが出ているのを利用して切断することにしました。
本来の
車両側
配線
（Ｇ４１）
|
代替
レシーバー側
線色
|
リレー線色
|
用途
|
| 青／赤 |
黒／黄 |
レシーバー側：桃
車両側：桃／黒 |
ロック＋ |
| 青／黒 |
黒／橙 |
レシーバー側：灰
車両側：灰／黒 |
アンロック＋ |
| 青／白 |
|
赤 |
電源 |
 G41コネクタ
残りの緑と青は、メインユニットと繋ぎます。
なお、ここで、ＷＫＲ０２の説明書に有るとおり、青線と緑線を一瞬アースに触れて、ドアロックが動作するかどうか確認しておくと良いでしょう。
|
 |

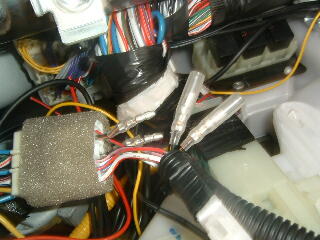

これが、割り込みリレーを接続した状態です。ギボシ端子で接続していますので、万一の時は元に戻せます。 |
 |
次に、アンロックのために、パーキングポジションから線を取り出します。今回は、シフトロックを使いました。

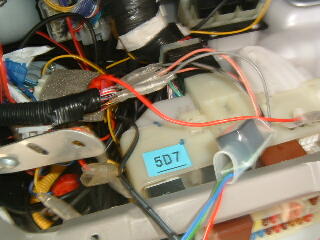

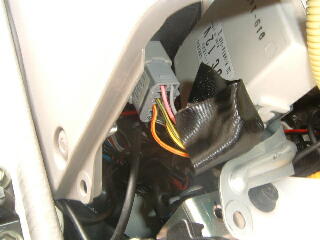

コネクタは、グローブボックス下側の室内ヒューズがある部分のカバーを外して一番ドア側を下から覗くと、ドアコントロールレシーバーの隣に見える灰色のコネクタ（Ｇ４０）から取り出します。
車両側線色
(コネクタＧ４０）
|
ピン
番号
|
ユニット側線色
|
|
黄／赤
|
７
|
オレンジ
|
 G40コネクタ
|
 |

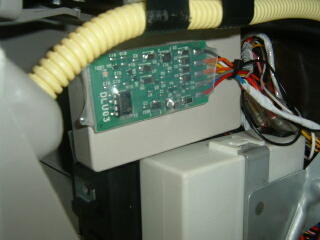

本体は、アンサバックユニットに貼り付けました。
本体の各ケーブルは、以下の様に繋いであります。
（詳しくはDLU03の取説参照）
DLU03
線色
|
用途
|
車両側
接続先
|
|
赤
|
電源 |
G41の黒／青 |
|
黒
|
アース |
車体金属部 |
|
緑
|
ドアロック |
割り込みリレーの緑 |
|
青
|
ドアアンロック |
割り込みリレーの青 |
|
白
|
車速 |
センターパネル
足下、ギボシ端子
紫/白 |
|
黄
|
パーキング
＋コントロール |
DLU03の青 |
|
灰
|
オルタネータL |
DLU03の赤 |
|
橙
|
パーキング
−コントロール |
G40の黄／赤 |
|
